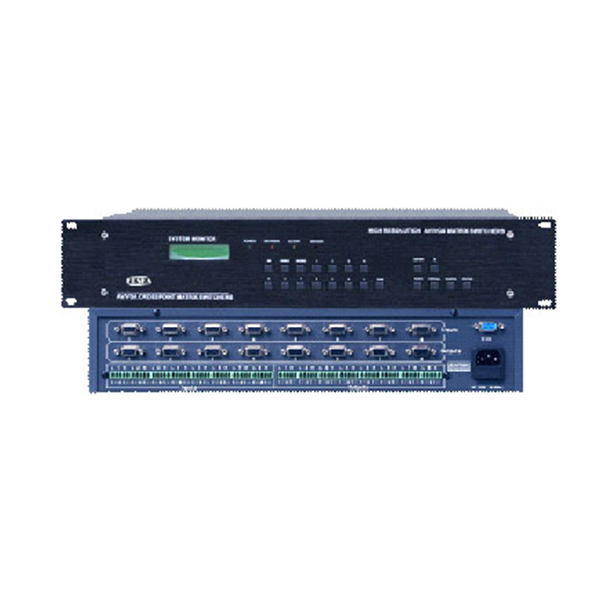

VGA計算機信號矩陣切換器系列

2019/1/26 14:48:05

1. 產品描述

KDSPA(科迪聲)系列VGA矩陣切換器是專門為計算機信號（即RGBHV信號）的顯示切換和分配而設計的高性能智能矩陣開關設備，用于將多路信號從輸入通道切換輸送到任一輸出通道上，輸出通道間彼此獨立。允許計算機信號和音頻信號同步或異步切換。

KDSPA(科迪聲)系列VGA矩陣切換器選用專業矩陣芯片，自帶緩沖，輸出更加穩定，圖象高度清晰。

KDSPA(科迪聲)系列VGA矩陣切換器可24小時待機并帶有斷電現場切換記憶保護、LCD液晶顯示等功能。具備RS232串行通訊接口，可與計算機、遙控系統或各種遠端控制設備（如KDSPA(科迪聲)、Crestron、AMX控制系統）配合使用。前面板帶輕觸式按鍵操作界面。

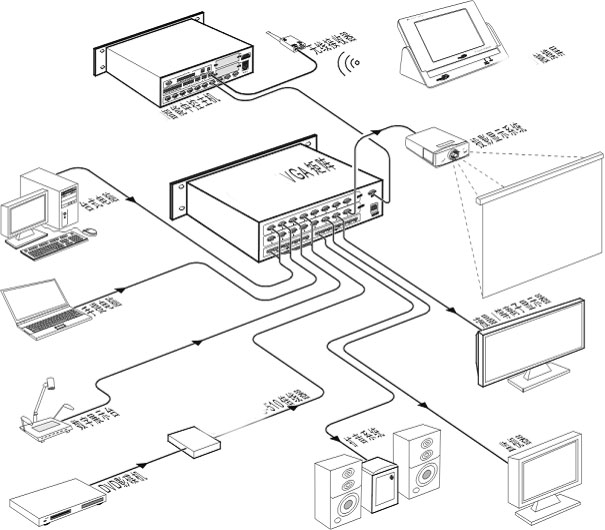

KDSPA(科迪聲)系列VGA矩陣切換器主要應用于多媒體會議工程，廣播電視工程，指揮控制中心等場合。

2. 技術參數

視頻

● 特性：

帶寬: 300MHz(-3dB)滿載 （分辨率支持1280×1024 ＠ 85Hz）

亮度色度干擾: －50dB ＠ 5MHz，－45Db ＠ 10MHz

切換速度: 200nS（最長時間）

● 輸入：

信號類型: 計算機VGA信號

連接類型: VGA 15HDF 接口輸入

最小輸入電平: 0.5Vp-p

最大輸入電平: 2.0Vp-p

I/O阻抗: 75Ω

回波損耗: －30dB ＠ 5MHz

最大DC補償: 1.5V

● 輸出：

信號類型: 計算機VGA信號

連接類型: VGA 15HDFC接口輸出

最小輸入電平: 0.7Vp-p

最大輸入電平: 2.0Vp-p

I/O阻抗: 75Ω

回波損耗: －30dB ＠ 5MHz

DC補償: +5Mv-0

音頻

● 特性：

增益: 不平衡0dB

錄放輻射回應: 20Hz－20KHz，＋0.05dB

噪音處理: 0.03％ ＠ 1KHz

S/N: >90，輸出21 dBu平衡額定最大輸出功率

亮度色度干擾: < －80 ＠ 1KHz，滿載

立體聲通道隔離: > 75dB ＠ ：20Hz－20KHz

● 輸入：

信號類型: 立體聲，平衡／非平衡

連接類型: 5 位3.8mm帶栓螺絲接口

阻抗: > 50Ω

最大電平: ＋19.5dBu

● 輸出：

信號類型: 立體聲，平衡／非平衡

連接類型: 5位3.8mm帶栓螺絲接口

阻抗: >50Ω

增益誤差: ＋0.1dB

最大電平(Hi－Z): +21dBu

最大電平(600Ω): +15dBm

控制方式

RS-232控制協議／紅外遙控／手動面板控制

規格

電源： 100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源

溫度： 儲存、使用溫度: -20° ~ +70°C

濕度： 儲存、使用濕度: 10% ~ 90%
