AV音視頻矩陣切換器系列

2019/1/26 14:48:04

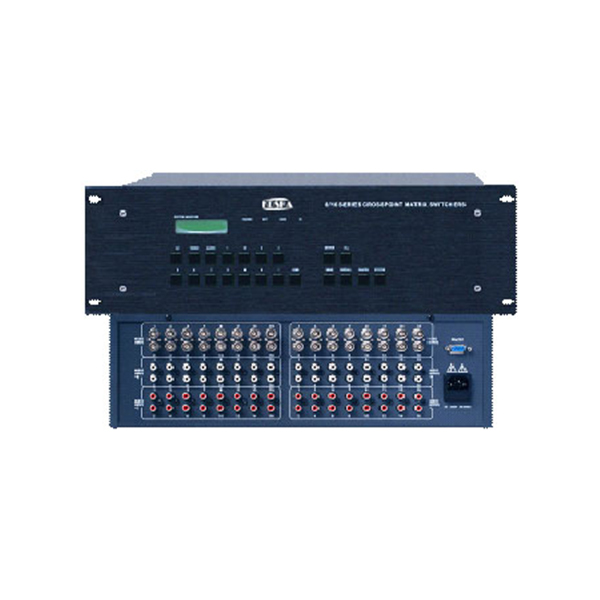

1. 產品描述

KDSPA(科迪聲)系列AV矩陣切換器是專門為視音頻信號的顯示切換和分配而設計的高性能智能矩陣開關設備，用于將多路信號從輸入通道切換輸送到任一輸出通道上，輸出通道間彼此獨立，允許視音頻同步或異步切換。

KDSPA(科迪聲)系列AV矩陣切換器可24小時待機并帶有斷電現場切換記憶保護、LCD液晶顯示等功能。具備RS232串行通訊接口，可與計算機、遙控系統或各種遠端控制設備（如KDSPA(科迪聲)、Crestron、AMX控制系統）配合使用。前面板帶輕觸式按鍵操作界面。

KDSPA(科迪聲)系列AV矩陣切換器主要應用于多媒體會議工程，廣播電視工程，指揮控制中心等場合。

2. 技術參數

視頻

● 特性：

帶寬：150MHz(-3dB)滿載

0－10MHz只是＋0.1dB到－0.1Db

0－30MHz只是＋0.5dB到－0.5dB

亮度色度干擾：－50dB@5MHz

微分相位誤差：0.1％，3.58－4.43MHz

微分增益誤差：0.1，3.58－4.43MHz

最大傳輸延時：5nS ( +1nS)

切換速度：200nS（最長時間）

● 輸入：

信號類型：Composite Video 復合視頻

最小輸入電平：0.5Vp-p

最大輸入電平：2.0Vp-p

I/O阻抗：75Ω

回波損耗：－30dB@5MHz

最大DC補償：1.5V

同步鎖相：0.3V-0.4Vp-p

● 輸出：

信號類型：Composite Video 復合視頻

最小輸出電平：1.0Vp-p

最大輸出電平：2.0Vp-p

I/O阻抗：75Ω

回波損耗：－30dB@5MHz

DC補償：＋5mV

轉換類型：垂直間隔

音頻

● 特性：

增益：不平衡0dB

錄放輻射回應：20Hz－20KHz，＋0.05dB

噪音處理：0.03％@1KHz < mailto:0.03%@1KHz >

S/N ：>90，輸出21 dBu平衡額定最大輸出功率

亮度色度干擾：< －80 @ 1KHz，滿載

立體聲通道隔離：> 75dB @：20Hz－20KHz

● 輸入：

信號類型：非平衡立體聲

阻抗：> 50Ω

最大電平：＋19.5dBu

● 輸出：

信號類型：非平衡立體聲

阻抗：>50Ω

增益誤差：＋0.1dB

最大電平（Hi－Z）：+21dBu

最大電平（600Ω）：+15dBm

控制方式

RS-232控制協議／紅外遙控／手動面板控制

規格

電源：100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源

功率：20W

安裝：帶有標準機柜安裝架
